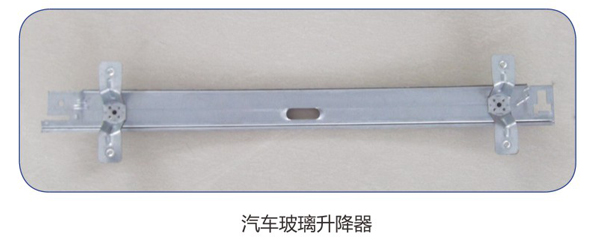

樣品


主要特點：

1. 增加的齒盤和蝸桿調節裝置，使上氣缸與電極能夠調節旋轉方向，最大可旋轉15°，適應了多種產品不同角度的焊接。
2. 上氣缸與電極的鏈接結構增加了可進退的手柄，來調節其中心距離，范圍在400-500，使焊接寬度可隨調節裝置靈活變通。
3. 下電極靠兩側手柄能夠調節電極中心距離，調節范圍在400-500間，并牢固鎖定。且下電極與操作臺的固定方式拆卸靈活，下電極可根據不同產品進行更換，操作極為簡單。
4. 下工作臺裝有手柄調節裝置，可根據需要調節工作臺高度，為擺放工作提供更大的空間。
5. 下工作臺安裝面設有自動化設施，當焊接完成后，可靠自動下移25-35mm距離，以便卸料。
6. 雙焊接各單獨配置控制箱、氣缸和氣壓處理裝置。
7. 本設備屬于科技含量極高半自動化設備，一機多功能多樣性且操作簡單，可大大提供生產效率，也降低了因購置多臺設備的生產成本。



主要參數：

額定功率	2*100KVA
電源	380V 50Hz
電源相數	單相
負載持續率	20%
氣源壓力	0.6-0.8MPa
冷卻液流量	12L/min
冷卻液溫度	≤30℃
設備外形參考尺寸	1400*1300*2180（mm）
焊接旋轉角度	0-15°
焊頭中心距	400-500（mm）

設計理念：
本設備為了滿足客戶提供的工件的焊接要求，對以往普通點焊機進行了很大程度的改進與更新，屬于科技含量極高的半自動化設備。一機多功能多樣性且操作簡單靈活，可大大提高生產效率，也降低了因購置多臺設備的生產成本。不僅能滿足客戶的焊接要求，而且使用極度廣泛，得到市場一定認可。
主要研發內容：電極可旋轉裝置、下電極可移動設施、下工作臺可調節裝置和自動化設施。
