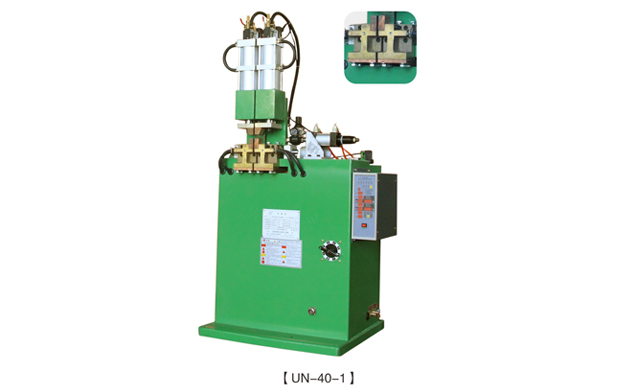

UN-40-1

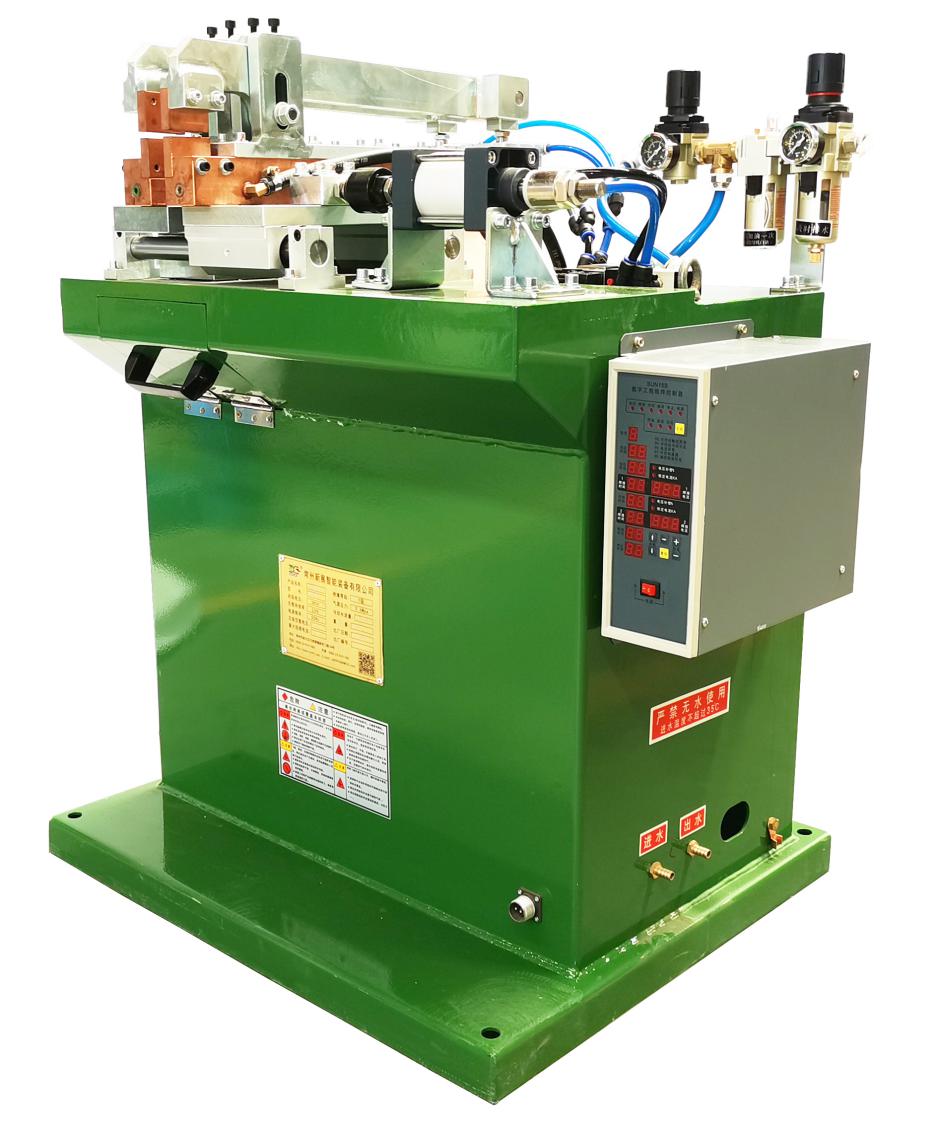

UN-40-2

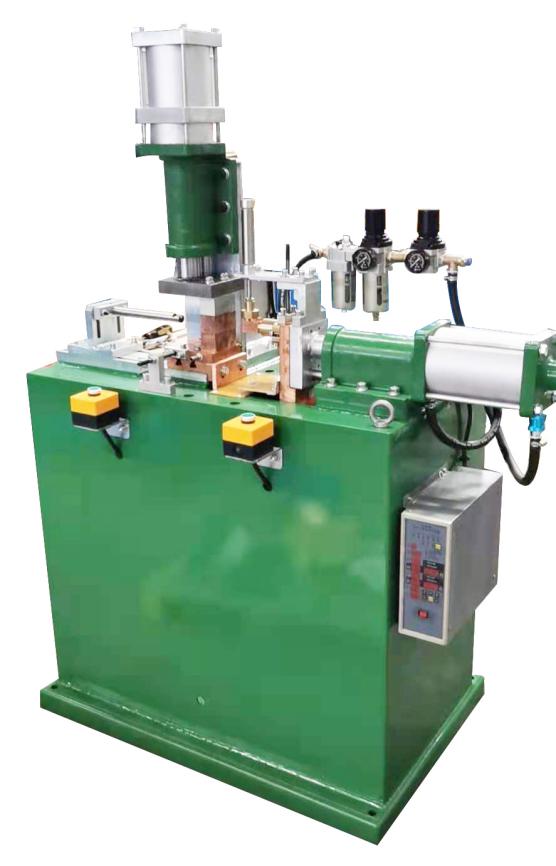

3. UN-100(套筒焊機）


樣品

產品簡介

氣動交流對焊機系列：UN-P-1/2
UN：氣動交流對焊機
P：額定容量
1/2：1，為前壓式對焊機；2，為后壓式對焊機

主要特點：
1.電阻對焊工藝簡單，焊件的縮短量少，毛刺少，有利于簡化后道工序；
2.自帶在線自動制頭機構，安裝于設備左右兩端，方便材料的制頭工作；
3.采用三層增壓氣缸，垂直加壓方式，保證產品焊接的穩定性；
4.可任意調整加壓電極的速度，減緩了對被焊接物體加壓時的沖擊，也減少了焊接時產生的噪音；
5.二次導電部分采用上下絕緣方式，可避免鐵銷的輔著或下座安裝焊接工件時易產生絕緣部分的短路事故；
6.變壓器采用低阻抗設計，二次回路上采用了高品質的導電材料，降低了內耗，得到了小輸入獲得更大的焊接電流；
7.操作界面采用數碼管或液晶顯示，清晰、明了、直觀。

技術參數：

項目	額定容量	輸入電壓	額定頻率	最大短路電流	負載持續率	最大加壓力	最大頂鍛力	加壓行程	頂鍛行程	冷卻水量	重量
型號/單位	KVA	V	Hz	KA	%	N	N	mm	mm	L/min	Kg
UN-25-1	25	380	50	19	50	3900	1500	10	25	4	200
UN-40-1	40	380	50	22	50	3900	1500	10	25	4	230
UN-40-2	40	380	50	22	50	3900	1500	10	25	4	250
UN-80-2	80	380	50	30	50	3900	1500	10	25	8	300

注：以上數據僅供參考

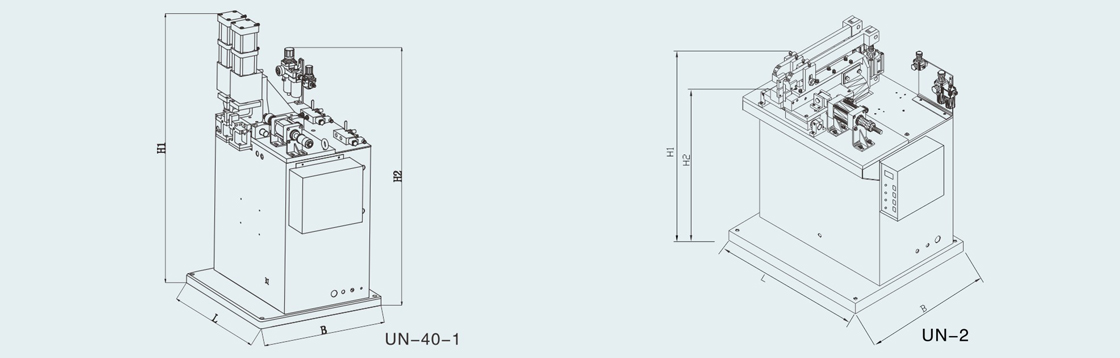

外形尺寸：

型號/項目	L	B	H1	H2
UN-25-1	635	610	1260	990
UN-40-1	635	610	1260	990
UN-40-2	740	630	950	845
UN-80-2	740	630	950	845

（單位mm）注：以上數據僅供參考
