產品簡介

排焊機系列：DNW1/DNW2 -P-A/B-L

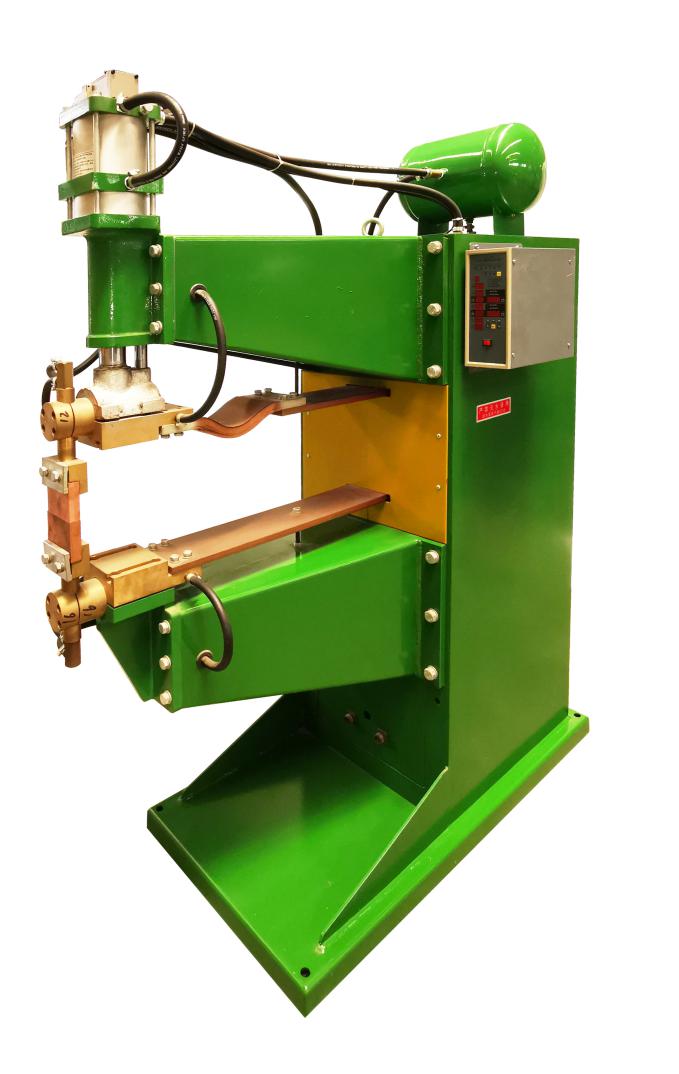

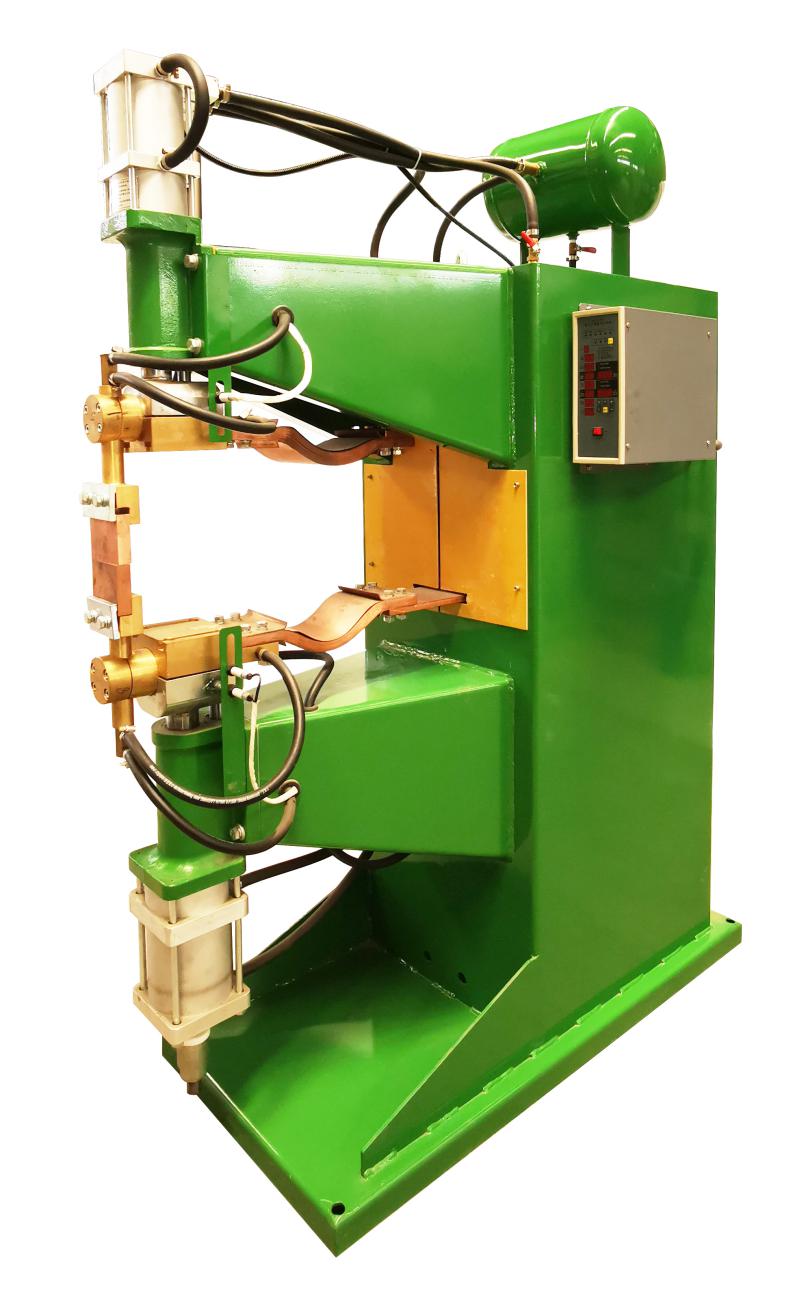

DNW1/DNW2：氣動交流排焊機（1：上帶氣缸 2：上下帶氣缸）
P:額定容量
A/B：A，表示內外有電極；B,表示只外有電極
L：臂深尺寸，即臂長尺寸
例如：（1）額定容量為80KVA，上帶氣缸，內外電極，臂深尺寸為650mm的排焊機表示為DNW1-80-A-650  (2)額定容量為100KVA，上下帶氣缸，外電極，臂深尺寸為800mm的排焊機表示為DNW2-100-B-800
主要特點：
>>一次可均勻的完成多個焊點的電焊凸焊、焊接效率更高。
>>可配置雙腳踏開關，用于切換不同的焊接規范，即兩個腳踏開關可控制不同的輸出電流及時間參數。適用于金屬網片、網罩等產品的焊接。
>>DNW2上下電極采用帶輔助行程的加壓方式，焊接產品通用性更強。

技術參數：

項目	額定 容量	輸入 電壓	額定 頻率	最大短 路電流		負載 持續率	最大 加壓 力	上電極行程		下電極行程		臂間 尺寸	臂深 尺寸	冷卻 水量	重量		電極尺寸
				650時	800時			工作 行程	輔助 行程	工作 行程	輔助 行程				650時	800時	刀排 寬度	電極臂	凸焊臺
型號/單位	KVA	V	Hz	KA	KA	%	N	mm	mm	mm	mm	mm	mm	L/min	Kg	Kg	mm	mm	mm
DNW1-63-A-650/800	63	380	50	22	19	20	4800	30	70			250	650/800	4	330	350	90	¢69ⅹ180	120ⅹ120
DNW1-80-A-650/800	80	380	50	24	21	20	4800	30	70			250	650/800	4	350	370	90	¢69ⅹ180	120ⅹ120
DNW1-100-A-650/800	100	380	50	27	24	20	4800	30	70			250	650/800	4	370	390	90	¢69ⅹ180	120ⅹ120
DNW1-150-A-650/800	150	380	50	30	27	20	4800	30	70			250	650/800	4	570	650	90	¢69ⅹ180	120ⅹ120
DNW1-80-B-650/800	80	380	50	21	19	20	4800	45				260	650/800	4	320	340	90	¢69ⅹ180
DNW1-100-B-650/800	100	380	50	24	21	20	4800	45				260	650/800	4	340	360	90	¢69ⅹ180
DNW1-150-B-650/800	150	380	50	27	24	20	4800	45				230	650/800	4	540	560	90	¢69ⅹ180
DNW2-63-A-650/800	63	380	50	22	19	20	4800	30	70		70	260	650/800	4	370	400	90	¢69ⅹ180	120ⅹ120
DNW2-80-A-650/800	80	380	50	24	21	20	4800	30	70		70	260	650/800	4	380	410	90	¢69ⅹ180	120ⅹ120
DNW2-100-A-650/800	100	380	50	27	24	20	4800	30	70		70	260	650/800	4	390	420	90	¢69ⅹ180	120ⅹ120
DNW2-150-A-650/800	150	380	50	30	27	20	4800	30	70		70	260	650/800	4	610	640	90	¢69ⅹ180	120ⅹ120
DNW2-63-B-650/800	63	380	50	19	17	20	4800	45				250	650/800	4	340	370	90	¢69ⅹ180
DNW2-80-B-650/800	80	380	50	21	19	20	4800	45				250	650/800	4	350	380	90	¢69ⅹ180
DNW2-100-B-650/800	100	380	50	24	21	20	4800	45				250	650/800	4	360	390	90	¢69ⅹ180
DNW2-150-B-650/800	150	380	50	27	24	20	4800	45				250	650/800	4	580	610	90	¢69ⅹ180


注：以上數據僅供參考

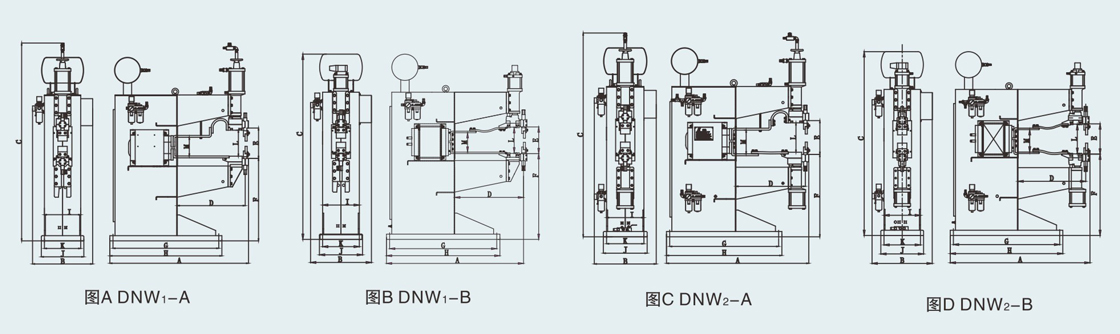

外形尺碼：

型號/項目	A		B		C	D		E		F		G		H		I		J		K		L		M
	D1時	D2時	D1時	D2時		D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時	D1時	D2時
DNW1-80-A-650/800	1340	1490	580	660	1860	650	800	285	285	785	785	1020	1170	1080	1230	350	430	410	490	360	430	250	250	180	180
DNW1-100-A-650/800	1340	1490	580	660	1860	650	800	285	285	785	785	1020	1170	1080	1230	350	430	410	490	360	430	250	250	180	180
DNW1-150-A-650/800	1340	1490	580	660	1860	650	800	285	285	785	785	1020	1170	1080	1230	350	430	410	490	360	430	250	250	180	180
DNW1-63-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW1-80-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW1-100-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW1-150-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW2-63-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-80-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-100-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-150-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-63-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220
DNW2-80-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220
DNW2-100-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220
DNW2-150-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220

（單位mm）注：以上數據僅供參考
